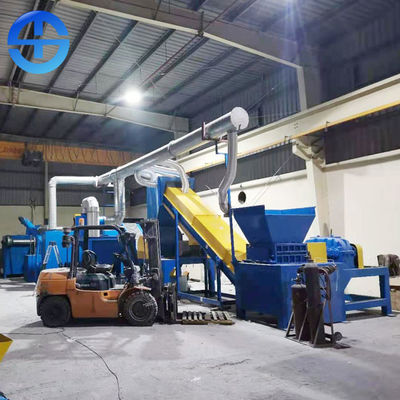

Tipo asciutto radiatore di 1000kg/H che ricicla la linea di produzione

Descrizione di prodotto

Tipo asciutto radiatore di 1000kg/h che ricicla la linea di produzione

Questa linea di produzione specialmente è progettata e fabbricata per la separazione il rame, l'alluminio e del ferro dal condizionatore d'aria e dal radiatore residui dell'automobile. Dopo avere schiacciato, la selezione e la separazione di radiatori residui, l'efficienza di separazione e della selezione di rame, di alluminio e di ferro possono essere alte quanto 98%. Di conseguenza, rispetto al metodo manuale tradizionale di separazione e dello smontaggio, l'attrezzatura notevolmente ridurrà il costo di produzione.

Caratteristiche dell'impianto di riciclaggio del radiatore

1. I vantaggi del nostro processo del trattamento rispetto a quelli dei paesi europei ed americani si trovano in: riducendo il numero di schiacciare, assicurando la separazione di materiali nello stato massimo, in modo da ridurre la produzione di polvere di rame e di polvere di alluminio e migliorare il tasso di recupero.

2. Per migliorare l'efficienza del lavoro, i materiali che contengono la struttura del ferro possono direttamente essere messi nella macchina per elaborare. La progettazione di due assi è adottata per uno strappo, che ha a basso rumore, alta coppia di torsione e può strappare sul grande (spessore meno di 80mm) radiatore.

3. L'accuratezza di separazione è migliorata usando l'energia eolica ed il peso specifico due volte. La purezza di rame e di alluminio può raggiungere 99%.

4. L'attrezzatura è azionata con aspirazione chiusa di pressione negativa ed è fornita del sistema di depressurization del ciclone. La rimozione di polvere è risolta e la perdita di alluminio è minimizzata.

5. La dimensione della separazione di vibrazione e di salto è controllata dal convertitore di frequenza, che è conveniente per adeguamento e controllo.

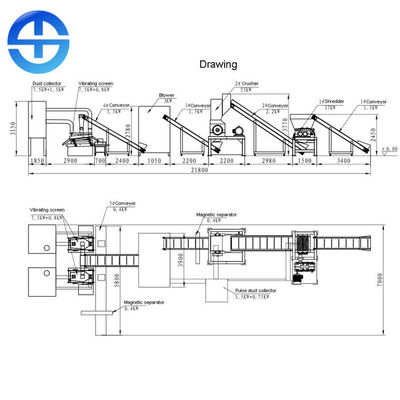

Componenti principali dell'impianto di riciclaggio del radiatore

Questa linea di produzione può essere divisa nelle seguenti parti secondo il suo processo tecnologico.

1. trasportatore 1#Belt: 1 insieme

Il trasportatore è una cinghia di gomma standard nazionale e la sua forza è molto superiore a quella della cinghia di gomma comune. La cinghia è guidata da un motore 1.5KW. Una serie di rulli è installata sotto la cinghia piana di gomma per sostenere la cinghia piana. Il nastro trasportatore può trasportare i radiatori residui fino a 900mm ampi/spessi nella trinciatrice.

2. trinciatrice dell'asse 1#Dual: 1 insieme

La trinciatrice è usata per schiacciare i grandi pezzi di radiatore residuo nei piccoli pezzi di metallo. La trinciatrice è di doppia struttura dell'asse, guidato da un motore 45KW, con una capacità d'elaborazione oraria di 2000kg.

3. Nastro trasportatore 2#: 1 insieme

Il trasportatore è simile al nastro trasportatore 1#, guidato da un motore 2.2kW, utilizzato per trasportare i piccoli pezzi di metallo dalla trinciatrice 1# al frantoio 2#.

4. 2#Crusher: 1 insieme

Il frantoio è utilizzato più ulteriormente per schiacciare i piccoli pezzi di metallo dalla trinciatrice 1# nei pezzi di 10-30mm per la schermatura e la separazione. Il frantoio adotta la struttura della prova schiacciante del martello, che può efficacemente ridurre la perdita materiale.

5. nastro trasportatore 3#: 1 insieme

Il trasportatore è simile al trasportatore 1#, che è usato per trasportare i piccoli pezzi di metallo dal frantoio 2# al ventilatore.

6. ventilatore: 1 insieme

Il ventilatore è usato per separare i metalli più leggeri (chip di alluminio) dalle piccole miscele del metallo.

7. trasportatore 4#Belt: 1 insieme

Questa cinghia è simile al trasportatore 1# ed è usata per trasportare la piccola miscela restante del metallo nella macchina della selezione di vibrazione.

8. vaglio oscillante: 2 insiemi

La macchina della selezione di vibrazione è utilizzata per separare il rame e l'alluminio pesanti e leggeri. Un aspiratore è installato sulla macchina della selezione di vibrazione e la macchina di aspirazione dell'aria pomperà tutta la polvere nel dispositivo della raccolta di polvere attraverso la presa d'aria.

9. nastro trasportatore 5#: 1 insieme

Il trasportatore è una velocità che il dispositivo di trasporto regolabile ha sistemato orizzontalmente nell'ambito dello sbocco dell'agitatore. Tutti i piccoli pezzi di metalli pesanti a partire dalla caduta dello schermo dell'agitatore sul nastro trasportatore, che è conveniente affinchè i lavoratori selezioni.

10. separatore magnetico: 1 insieme

Questo dispositivo è utilizzato per estrarre il piccolo ferro come i metalli dalla piccola miscela del metallo. Per assicurare che tutti i piccoli pezzi di metallo ferroso siano selezionati, due insiemi dei dispositivi di assorbimento del ferro sono installati sopra il trasportatore 5#.

11. collettore di polveri: 1 insieme

Il collettore di polveri è composto di collettore di polveri del collettore di polveri del ciclone e di impulso, che è utilizzato per raccogliere tutti i tipi di polvere leggera e per tenere gli impiegati a partire da interferenza della polvere.

12. Sistema di controllo elettronico: 1set

Il sistema di controllo elettronico è usato per controllare il legame e la singola azione di ogni componente nel separatore e per diagnosticare l'operazione di ogni componente.

Dati tecnici dell'impianto di riciclaggio del radiatore
